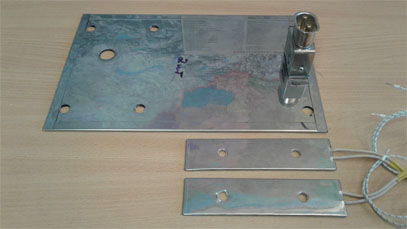

Плоский нагреватель (ТЭН). Благовещенск.

Name: Плоский нагреватель (ТЭН). Благовещенск.
Brand: ТЭН-Миасс
Availability: InStock
Rating: 4.8 (57 reviews)

Плоские нагреватели для контактного нагрева поверхностей: миканитовые (ПНм) до 400 °C, керамические (ПНк) до 700 °C, литые (ПНж), силиконовые гибкие. Любая форма по чертежу. Для термопрессов, пресс-форм, 3D-принтеров.

Заказать плоский нагреватель→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Благовещенскдоставка

Тэн представляет собой внешнюю оболочку, внутри который находится нагревательный элемент. Форма оболочки может быть трубчатой или плоской. Плоский нагреватель (тэн) отличается удобством использования, так как его установка требует минимум места.

Преимущества плоских тэнов:

высокая теплоотдача, пластинчатый тэн отдает большое количество тепловой энергии за счет своей площади. Одного тэна бывает достаточно для прогрева помещения со значительной площадью;
экономия площади, конструкция и форма тэна позволяют располагать их в произвольном порядке внутри помещения, за счет чего добиваться оптимального прогрева всех поверхностей;
экологическая чистота. Преобразование электрической энергии в тепловую – это процесс, который не сопровождается выбросом в воздух вредных элементов;
прочность и долговечность. Изготовление нагревательного элемента плоских тэнов происходит из высококачественных материалов. Мы используем материалы компаний KANTHAL или RESCAL, как наиболее качественные и хорошо зарекомендовавшие себя на рынке;
равномерный прогрев поверхности. Каменные плоскости, покатые конструкции для их прогрева идеально подходят пластинчатые тэны.

Монтаж плоских тэнов

Во время установки этих нагревательных приборов нужно добиваться максимального прилегания тэна к поверхности. Только так можно достичь равномерного и эффективного прогрева.

Если поверхность имеет неровности, не позволяющие добиться хорошего прилегания, рекомендуется использовать специальную монтажную пасту, использование которой не приведет к потери теплопроводности.

В нашей компании можно купить плоские тэны по каталогу или заказать производство пластинчатого тэна (тена) по индивидуальному проекту. Мы используем только качественные материалы, которые обеспечивает долголетие использование наших тэнов.

Доставка тэнов в Благовещенска выполняется нашими партнерами по всей России. Плоский нагреватель (тен, тэн) пластинчатый будет доставлен вам в строго установленные сроки. Все информацию по его монтаже и обслуживанию вы найдете в подробной инструкции к модели. Эту же информацию можно получить и у наших менеджеров, которые профессионально владеют вопросами эксплуатации тэнов самой разной конструкции.

Если вы хотите, чтобы ваше помещение хорошо отапливалось, звоните нам. Мы подберем оптимальную модель плоского или другого тэна, чтобы в вашем помещении всегда была комфортная температура.

Плоский нагреватель (ПН) — нагревательный элемент в виде пластины или листа, предназначенный для равномерного нагрева плоских поверхностей методом кондукции. Резистивный проводник (нихромовая лента или спираль) расположен между двумя слоями изоляционного материала — слюды, керамики или силикона.

Нагреватель прижимается к обогреваемой поверхности механическим давлением или крепёжными болтами. Качество теплового контакта напрямую определяет эффективность работы: использование теплопроводящей пасты снижает тепловое сопротивление контакта на 40–60%.

Выбор типа изоляции зависит от рабочей температуры и гибкости монтажа: слюда (ПНм) — до 400 °C, хорошая теплопроводность; керамика (ПНк) — до 700 °C; силикон — гибкий, изгибается по контуру, но не более 200 °C.

Четыре типа плоских нагревателей

ПНм — слюдяной

Нихромовая лента между двумя пластинами слюды в стальной рамке. Рабочая температура до 400 °C. Хорошая теплопроводность, жёсткая конструкция. Наиболее распространённый тип.

ПНк — керамический

Резистивный элемент залит в керамическую плитку или вмонтирован в керамоволоконное основание. Рабочая температура до 700 °C. Применяется в высокотемпературных прессах, печах, стекольной промышленности.

ПНж — жёсткий стальной

Нагревательный элемент заключён в стальной корпус. Механически прочный, устойчив к внешним нагрузкам. Применяется там, где нагреватель несёт механическую нагрузку.

Силиконовый гибкий

Нихромовая проволока в матрице силиконовой резины. Гнётся, принимает форму криволинейной поверхности. Рабочая температура до 200 °C, удельная мощность не более 1,5 Вт/см².

Формы плоских нагревателей

Прямоугольник

Стандартная форма. Размеры до 600×600 мм. Изготавливается без чертежа по заданным габаритам.

Квадрат

Частный случай прямоугольника. Применяется для нагревательных столов 3D-принтеров (200×200, 235×235, 310×310 мм).

Круг / кольцо

Для круглых прессовых плит, лабораторных нагревательных кругов, фланцевых нагревателей. По чертежу.

Г-образный / угловой

Для нагрева угловых деталей и штампов. Изготавливается как единая пластина с вырезом или как два отдельных элемента.

U-образный

Три стороны прямоугольника. Для обхвата детали с трёх сторон. По чертежу.

Нестандартный контур

Любая форма по предоставленному DXF/PDF-чертежу. Минимальный радиус скругления 10 мм.

Технические параметры плоских нагревателей

Типы исполненияСлюдяной (ПНм), керамический (ПНк), жёсткий стальной (ПНж), гибкий силиконовый

Мощность50 Вт — 5 кВт

Напряжение12, 24, 36, 110, 220, 380 В

Рабочая температурадо 400 °C (слюда), до 700 °C (керамика), до 200 °C (силикон)

Удельная мощность0,5 — 3,5 Вт/см²

Максимальный размер600 × 600 мм (стандарт), более — под заказ

Толщина2 — 8 мм (зависит от типа)

ПрисоединениеШпильки M3–M6, силиконовый провод, клеммная колодка

Выводы и подключение

Шпильки M3–M6

Вваренные в корпус. Для клеммного подключения. Применяются в ПНм и ПНж.

Силиконовый провод

Сечение 0,75–2,5 мм², длина 200–500 мм. Для ПНм и ПНк при температуре в зоне вывода до 200 °C.

Металлорукав

Нержавеющая оплётка поверх силиконового провода. Для температур в зоне вывода 200–450 °C.

2-контактный / 3-контактный разъём

Для гибких силиконовых нагревателей. Быстрое подключение/отключение. Рабочая температура разъёма до 150 °C.

Клеммная колодка

Керамическая или металлическая. Устанавливается на нагреватель или рядом с ним. Удобна при плановой замене нагревателей.

Применения плоских нагревателей

Нагрев прессовых плит в деревообрабатывающей промышленности

Нагрев форм для литья пластиков

Нагревательные столы для 3D-принтеров

Нагрев стеклянных и зеркальных поверхностей

Пищевые подогреватели (мармиты, подносы)

Лабораторные нагревательные плиты

Маркировка плоских нагревателей

ПНм 200.150.1000.220 Плоский миканитовый · ширина 200 мм · высота 150 мм · 1000 Вт · 220 В

ПНк 250.250.2500.380 Плоский керамический · 250×250 мм · 2500 Вт · 380 В

ПНж 300.200.3000.380 Плоский жёсткий · ширина 300 мм · высота 200 мм · 3000 Вт · 380 В · стальной корпус

ПНм — миканитовый (до 400 °C), ПНк — керамический (до 700 °C), ПНж — жёсткий стальной корпус. При нестандартной форме (круг, Г-профиль) прилагайте чертёж.

Вопросы и ответы

Какой тип плоского нагревателя выбрать — слюдяной или керамический?

Если рабочая температура не превышает 350 °C — ПНм (слюдяной): дешевле, теплопроводность выше. При температурах 400–700 °C — только ПНк (керамический). Силиконовый гибкий — если поверхность криволинейная или требуется гибкость монтажа, но температура не выше 200 °C.

Каков максимальный стандартный размер?

В стандартном производстве — до 600×600 мм для слюдяных нагревателей. Для размеров свыше 600 мм нагреватель собирают из нескольких секций, подключаемых параллельно. Максимальный размер силиконового нагревателя — 1200×600 мм. Нестандартные размеры — по чертежу.

Какая удельная мощность для плоских нагревателей?

Для ПНм и ПНк в стальном прижиме — 2–3,5 Вт/см². Для силиконового на металлической поверхности — 1–1,5 Вт/см². Для нагрева стекла — не более 0,5 Вт/см² (стекло плохо проводит тепло, при превышении трескается от термических напряжений).

Подходит ли плоский нагреватель для нагревательного стола 3D-принтера?

Да. Стандарт — силиконовый нагреватель 24 В или 220 В под алюминиевую плиту стола. Для Ender 3 — 235×235 мм / 220 В / 400 Вт, для Prusa MK3 — 210×210 мм / 24 В / 200 Вт. Важно: нагреватель приклеивается к плите через термостойкий силиконовый клей — без воздушного зазора.

Почему плоский нагреватель греет неравномерно?

Три основные причины: 1) плохой тепловой контакт из-за коробления плиты (исправляется шлифовкой или применением теплопроводной пасты); 2) трещина в нагревательном элементе — ток обходит повреждённый участок по другой трассе; 3) конструктивно неравномерная раскладка нихромовой ленты (проверьте рисунок спирали по тепловизору).

Нужна ли теплопроводная паста при монтаже?

Рекомендуется. Паста заполняет микронеровности поверхностей и снижает контактное тепловое сопротивление в среднем на 40–60%. Использовать пасту с теплопроводностью ≥ 1 Вт/м·K. Для высокотемпературных применений (>200 °C) — специальные пасты на силиконовой или оксидной основе.

Заказ в Благовещенск

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Благовещенск — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
